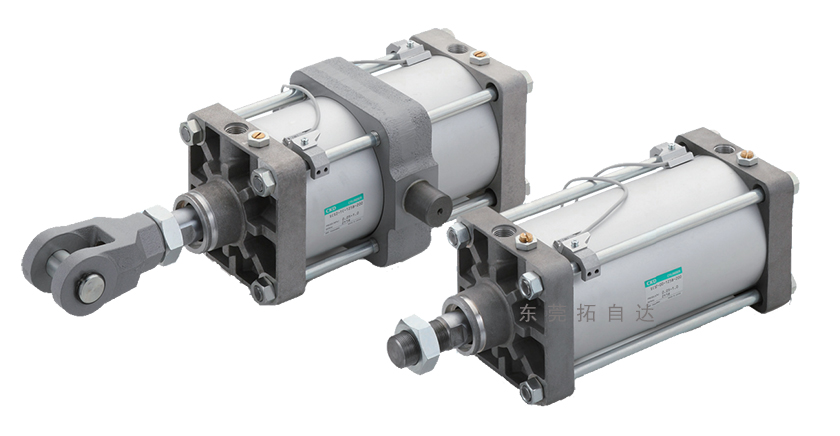

CKD普通型·大口徑氣缸SELEX氣缸SCS2

2023/04/25 CKD氣動元件 CKD氣缸產品中心 1070 0

氣缸雙作用·單活塞桿·給油型·自潤滑型
SCS2·SCS2-※-G Series
普通型·大口徑氣缸（φ125·φ140·φ160·φ180·φ200·φ250）種類豐富，高剛性

注：SCS2-※-G系列活塞桿端防塵圈與

密封圈獨立型設計，更為經久耐用

微信客服

產品信息規格介紹命名規則產品圖紙相關產品資料下載

SCS2 Seriesz

可選擇自潤滑型和給油型

系列產品種類豐富，包括高可靠型、雙活塞桿型、兩段型、低油壓型、耐熱型等類型

氣缸開關的種類豐富

缸徑尺寸為φ125～φ250共6種

系列種類名稱
SCS2 給油型
SCS2-N 自潤滑型
SCS2-P 伸出行程可調型
SCS2-T 耐熱型
SCS2-D 雙活塞桿型 ·給油型
SCS2-ND 雙活塞桿型 · 自潤滑型
SCS2-B 背靠背型
SCS2-W 兩段型
SCS2-H 低油壓型
SCS2-G 強力刮板型

規格
項目		SCS2 ·SCS2-N ·SCS2-LN
缸徑 mm		φ125	φ140	φ160	φ180	φ200	φ250
動作方式		雙作用型
使用流體		壓縮空氣
最高使用壓力 MPa		1.0
最低使用壓力 MPa		0.05
耐壓力 MPa		1.6
環境溫度 ℃		-5～60(但是，不得凍結)
配管口徑		Rc 1/2	Rc 3/4				Rc1
行程允許誤差 mm		+1.00(～300)、+1.40(～1000)、+1.80(～1200)
使用活塞速度 mm/s		20～1000(請?jiān)谖漳芰糠秶鷥?nèi)使用。)
緩沖		氣緩沖
有效氣緩沖長度 mm		21.6	21.6	21.6	21.6	26.6	26.6
給油		需要(給油時請使用透平油1種ISOVG32) SCS2-N·LN不需要
允許吸收能量J	帶緩沖	63.5	91.5	116	152	233	362
	不帶緩沖	0.371	0.386	0.386	0.958	1.08	2.32
		不帶緩沖時，則無法吸收外部負荷產生的較大的能量。建議同時 使用外部緩沖裝置。
行程
缸徑		標準行程		最大行程		可制作行程		最小行程	耳軸型最小行程
φ125		50·75·100·150·200·250·300		800		2000		1	23
φ140									25
φ160									27
φ180				900					28
φ200				1,000					28
φ250				1,200					28
注1:關于中間行程，可按每1mm 為單位進行制作。
注2:超出最大行程時，根據條件有時會無法滿足產品規格，因此請與本公司協商。
